Водозабор подземных вод: станция обратного осмоса 500 м³/сут, жёсткость с 16 до 6,5 °Ж
Скважинная вода с жёсткостью 16 °Ж и сухим остатком 1100 мг/л. Через осмос пускаем только часть потока, остальное подмешиваем после обезжелезивания: на выходе вода по СанПиН, а концентрата в 1,6 раза меньше, чем при обессоливании всего потока.
Паспорт объекта
- Отрасль
- Водоснабжение, водозабор подземных вод
- Объект
- Блочно-модульная станция водоподготовки на основе обратного осмоса
- Производительность
- 500 м³/сут в пиковые сутки, 20,8 м³/ч
- Исходная вода
- Скважины: жёсткость 16 °Ж, сухой остаток 1100 мг/л, железо 2,8 мг/л
- Извлечение осмоса
- 80 %, доля пермеата в смеси 60 %
- Концентрат
- 3,2 м³/ч, до 77 м³/сут в пиковые сутки; подземные ёмкости 3 × 25 м³
- Блок-модуль

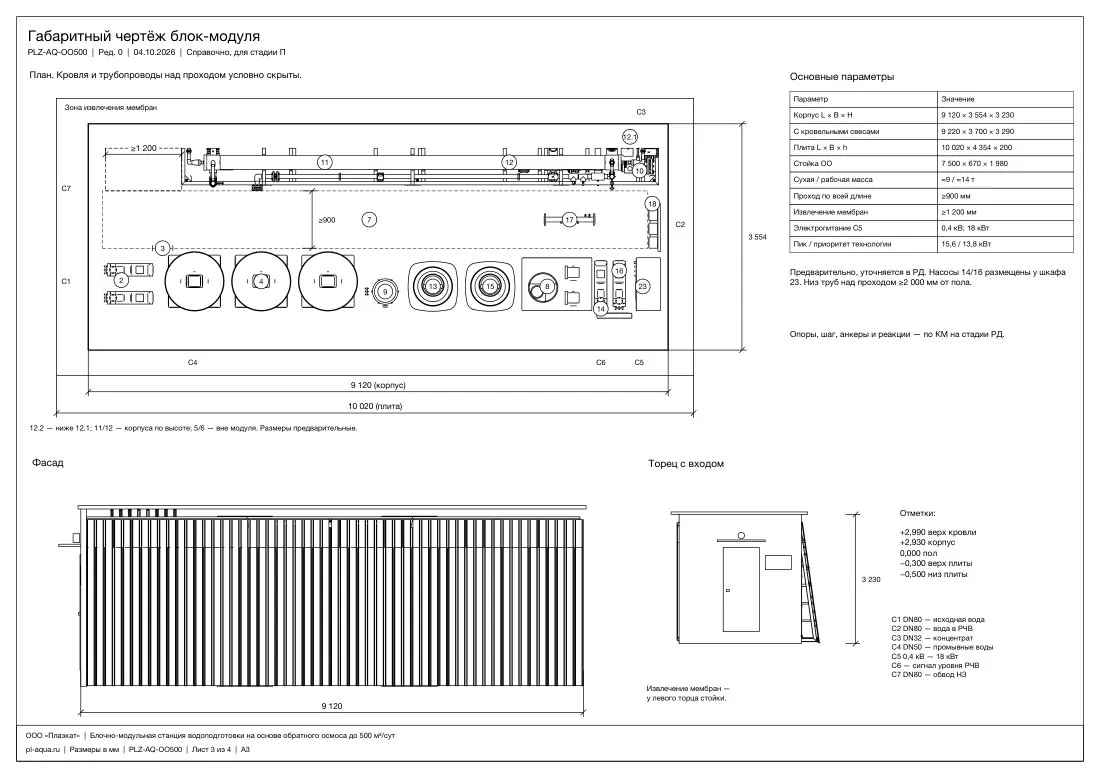

- 9,1 × 3,6 × 3,2 м, рабочая масса ≈14 т; электропитание 0,4 кВ, 18 кВт
- Год
- 2026
- Роль ПЛАЗКАТ
- Технология, проект, изготовление блок-модуля, монтаж, пусконаладка
Задача
Вода из скважин не проходит по СанПиН сразу по четырём показателям: жёсткости, сухому остатку, сульфатам и железу. Станцию нужно было поставить на действующем водозаборе, в одном блок-модуле, без капитального здания. Отдельное условие — минимум концентрата: на площадке нет канализации, и всё, что не уходит потребителю, вывозят машинами.
Вода до и после станции
| Показатель | Скважина | Норматив | После смешения |
|---|---|---|---|
| Жёсткость общая, °Ж | 16 | 7,0 | 6,5 |
| Сухой остаток, мг/л | 1100 | 1000 | ≈ 450 |
| Сульфаты, мг/л | 620 | 500 | ≈ 250 |
| Железо общее, мг/л | 2,8 | 0,3 | < 0,1 |
| Марганец, мг/л | 0,25 | 0,1 | < 0,05 |
Источник: норматив — СанПиН 1.2.3685-21, табл. 3.13; «после смешения» — расчёт по балансу проекта
Решение
Обессоливать весь поток не стали. Осмос даёт пермеат с жёсткостью около 0,3 °Ж, а норматив — 7 °Ж, поэтому через мембраны идёт 60 % воды, остальные 40 % после обезжелезивания подмешиваются к пермеату. Мембраны, насос высокого давления и ёмкости концентрата получились в 1,7 раза меньше, чем при обессоливании всего потока. Концентрата при том же извлечении 3,2 м³/ч вместо 5,2.
Железо и марганец снимаем до разделения: так байпас приходит чистым, а мембраны не забиваются гидроксидом железа. Извлечение ограничили 80 %. При 85 % сульфат кальция в концентрате выходит за пределы, которые держит антискалант, и мембраны пришлось бы промывать в разы чаще. Окончательную границу проверяют в программе производителя мембран по полному анализу воды, включая барий, стронций и кремний.

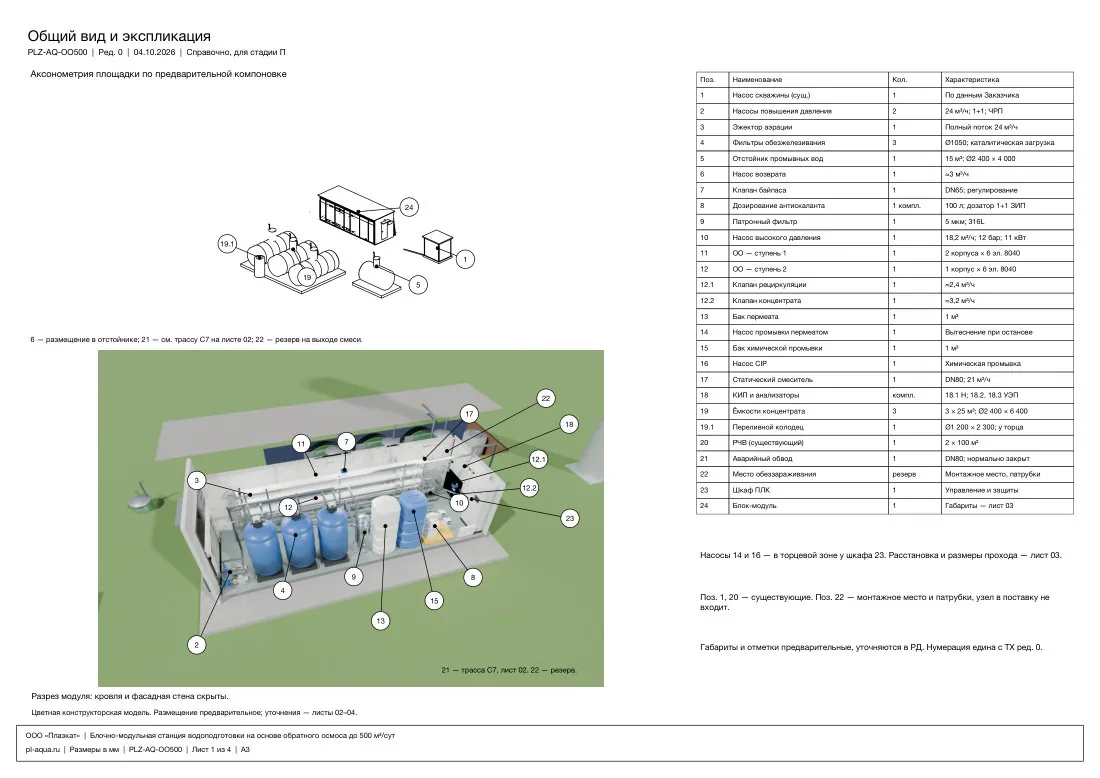

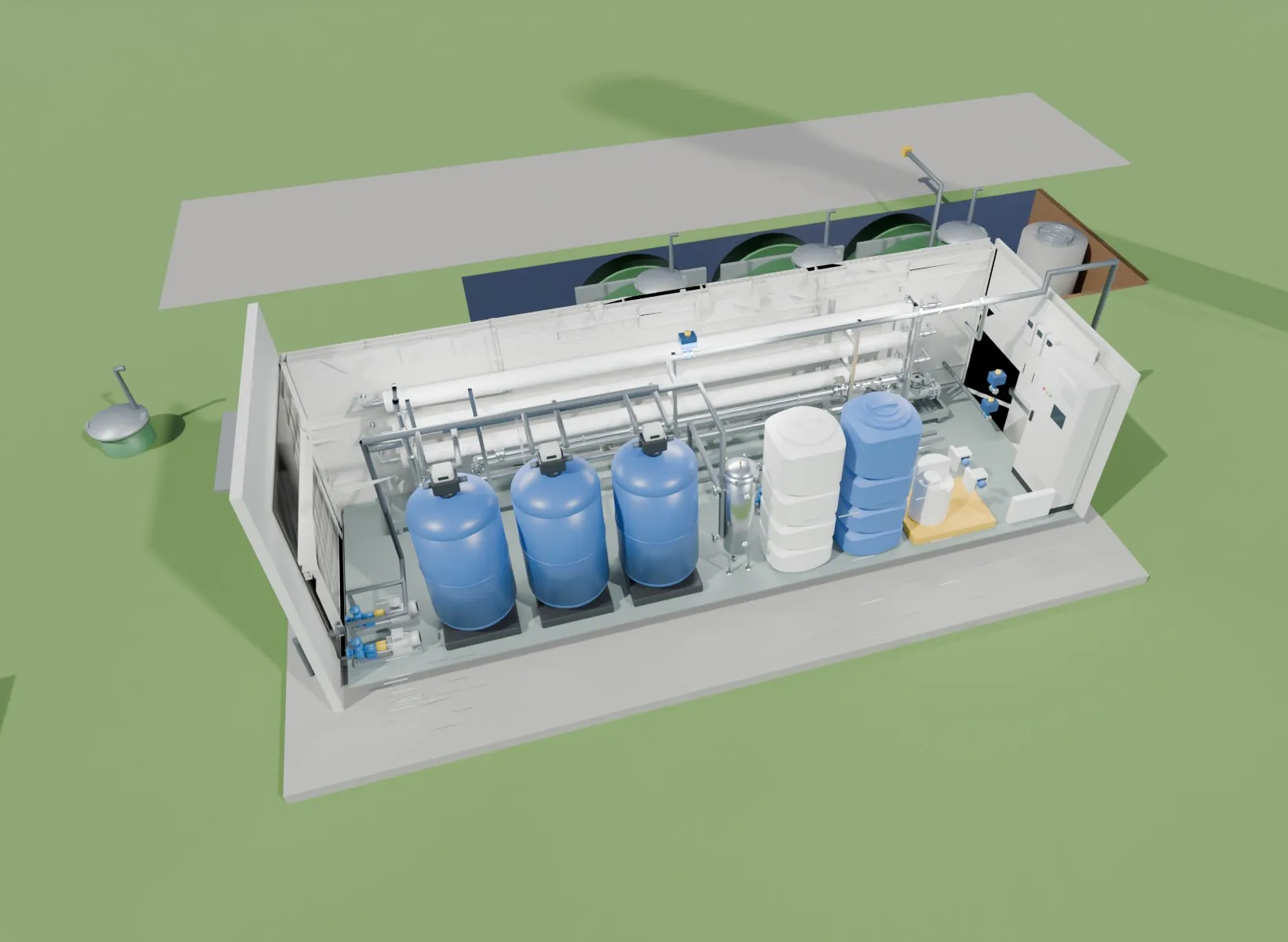

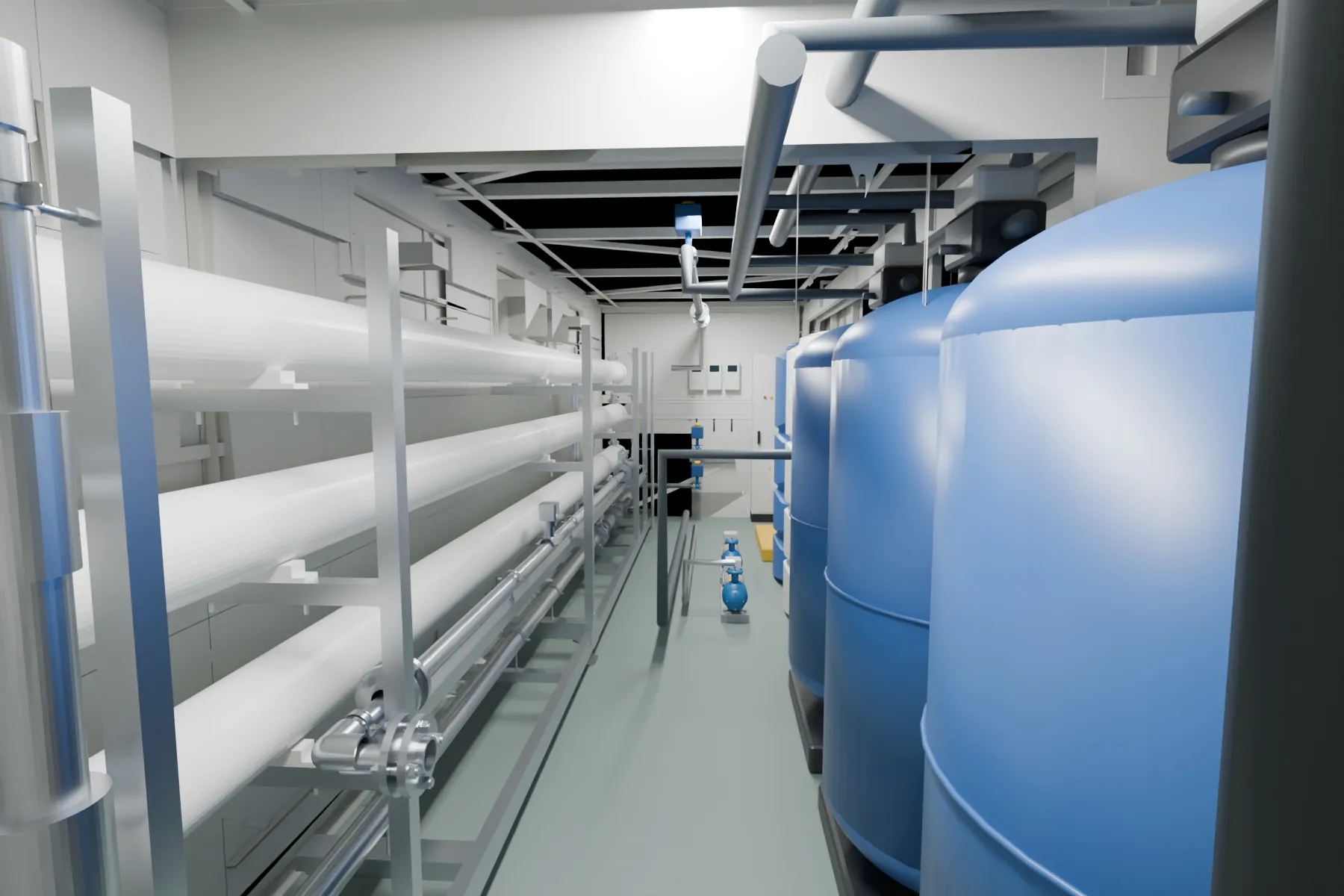

Всё оборудование — в одном утеплённом блок-модуле: фильтры обезжелезивания, патронный фильтр, мембранная стойка, насосы, узел химической промывки, шкаф управления. Модуль приходит на площадку собранным и испытанным, на месте остаётся подключить трубы и кабели.

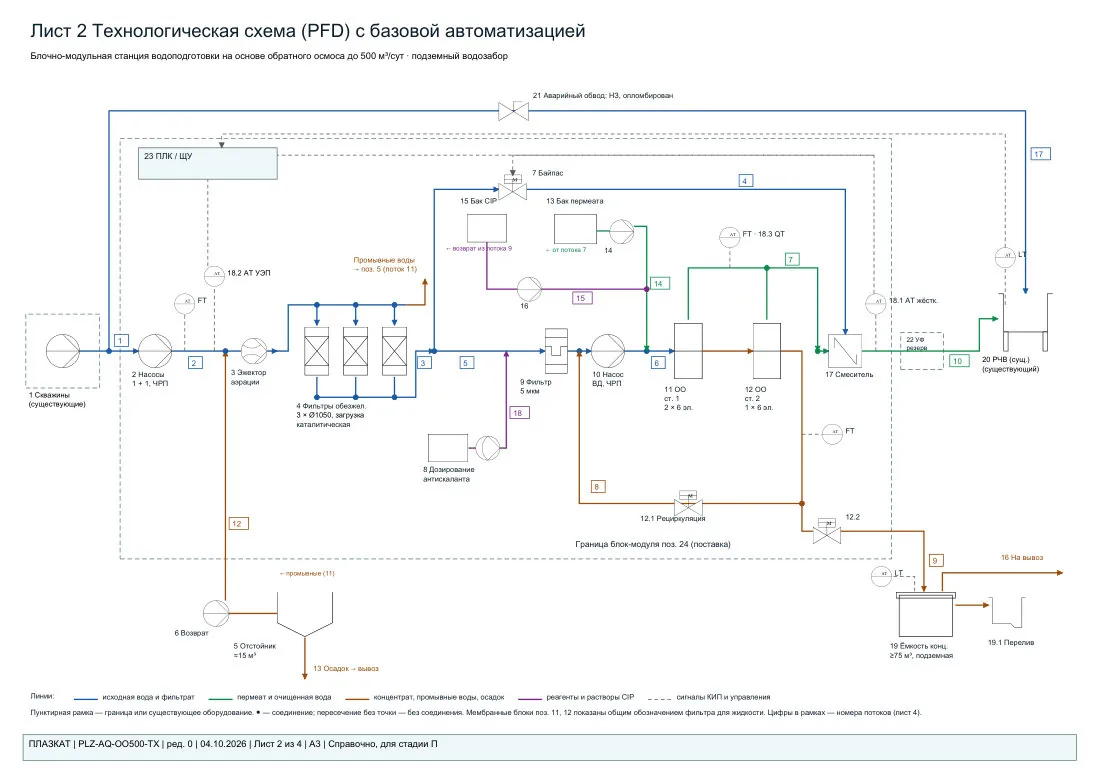

- Аэрация и обезжелезиваниеВесь поток из скважин, 24,0 м³/ч, проходит аэрацию и фильтры с каталитической загрузкой. Железо и марганец снимаются здесь, до разделения. Промывные воды осветляются и возвращаются в голову.
- Механический фильтр 5 мкмПатронный фильтр защищает мембраны от мелочи, которая проскочила фильтры обезжелезивания.
- Дозирование антискалантаДержит в растворе сульфат кальция и карбонаты в концентрате. Из-за гипса извлечение и ограничено 80 %.
- Насос высокого давления15,8 м³/ч на мембраны, частотный привод держит производительность при сезонном изменении температуры воды.
- Обратный осмос, две ступениСтупень 1 — два корпуса, ступень 2 — один, по шесть элементов 8040. Пермеат 12,6 м³/ч, концентрат 3,2 м³/ч уходит в подземные ёмкости 3 × 25 м³ и вывозится машиной.
- Смешение с байпасом8,2 м³/ч воды после обезжелезивания подмешиваются к пермеату. Долю байпаса регулирует клапан по жёсткости смеси.
- Резервуар чистой воды20,8 м³/ч в пиковые сутки, 500 м³/сут. Обеззараживание — на существующем узле водозабора.

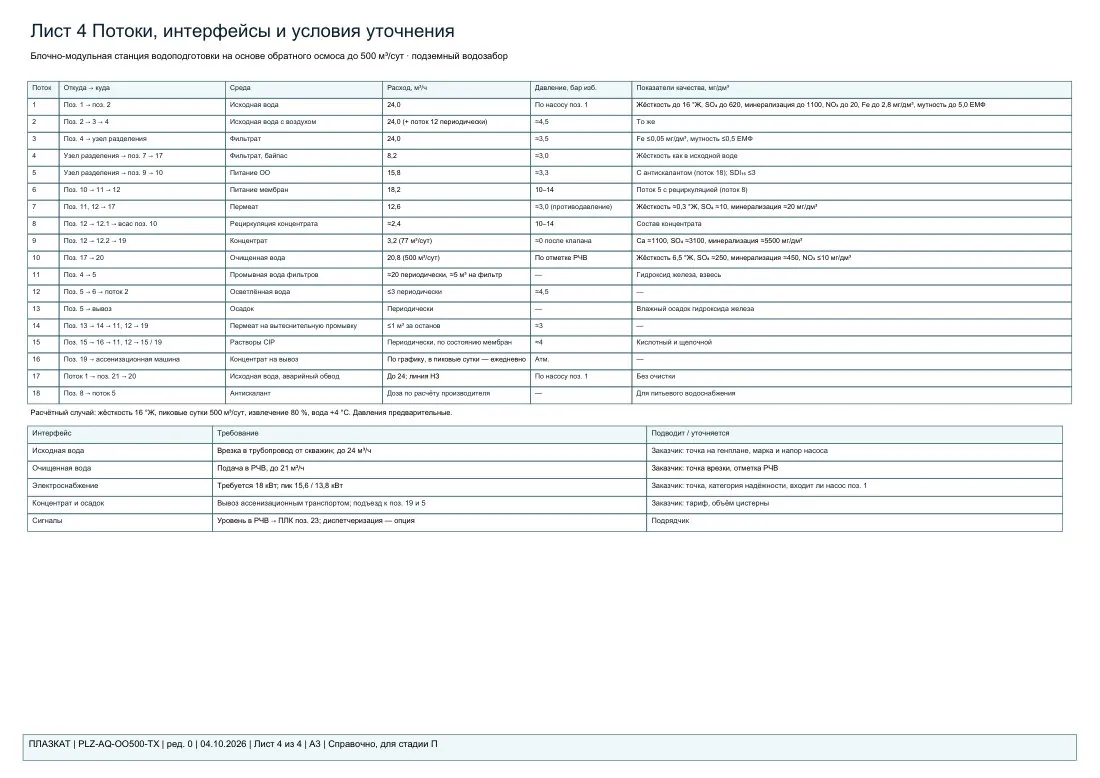

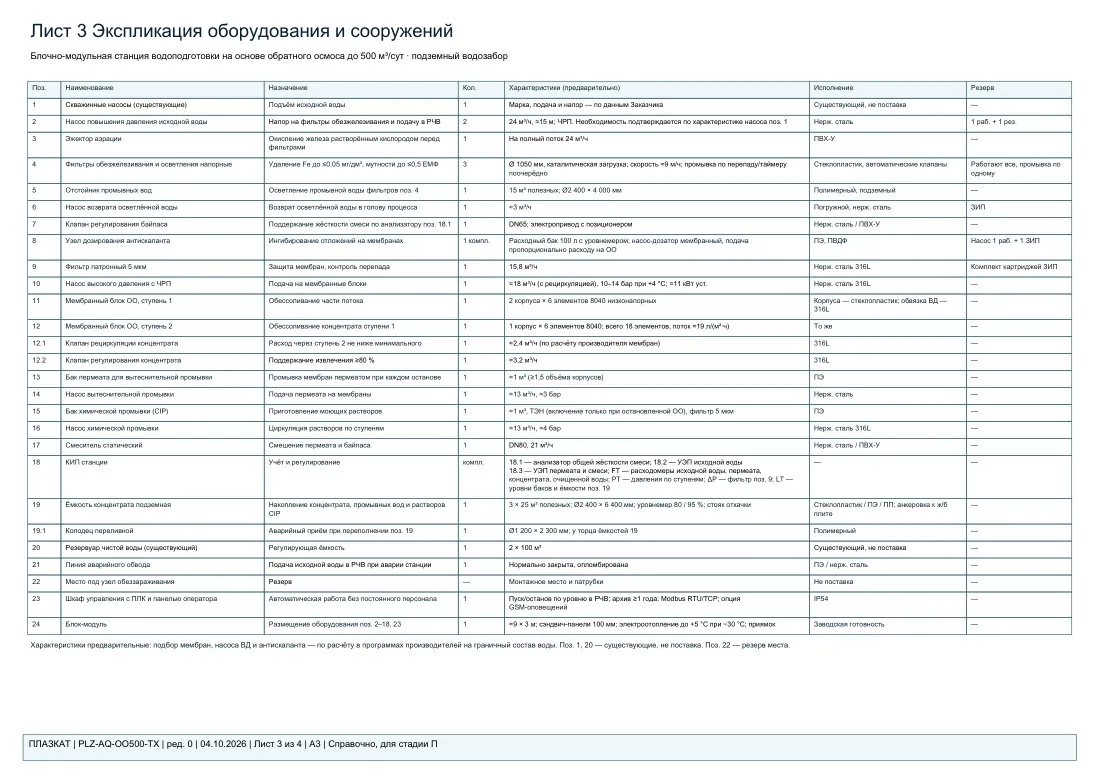

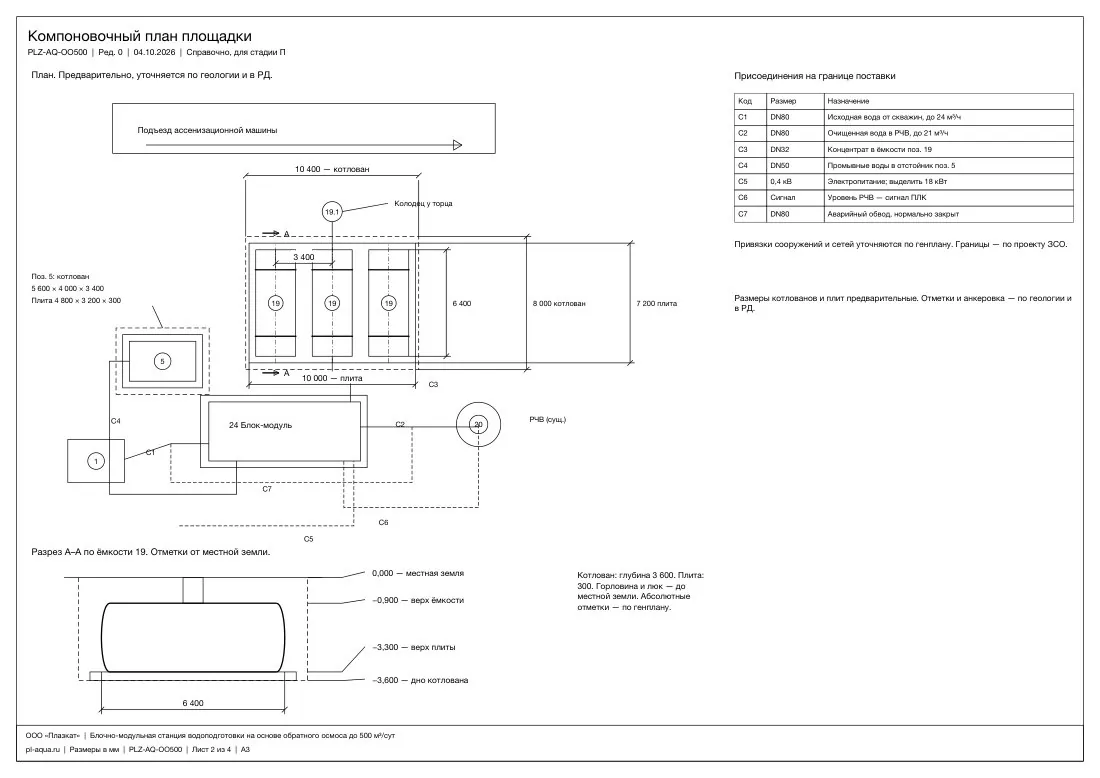

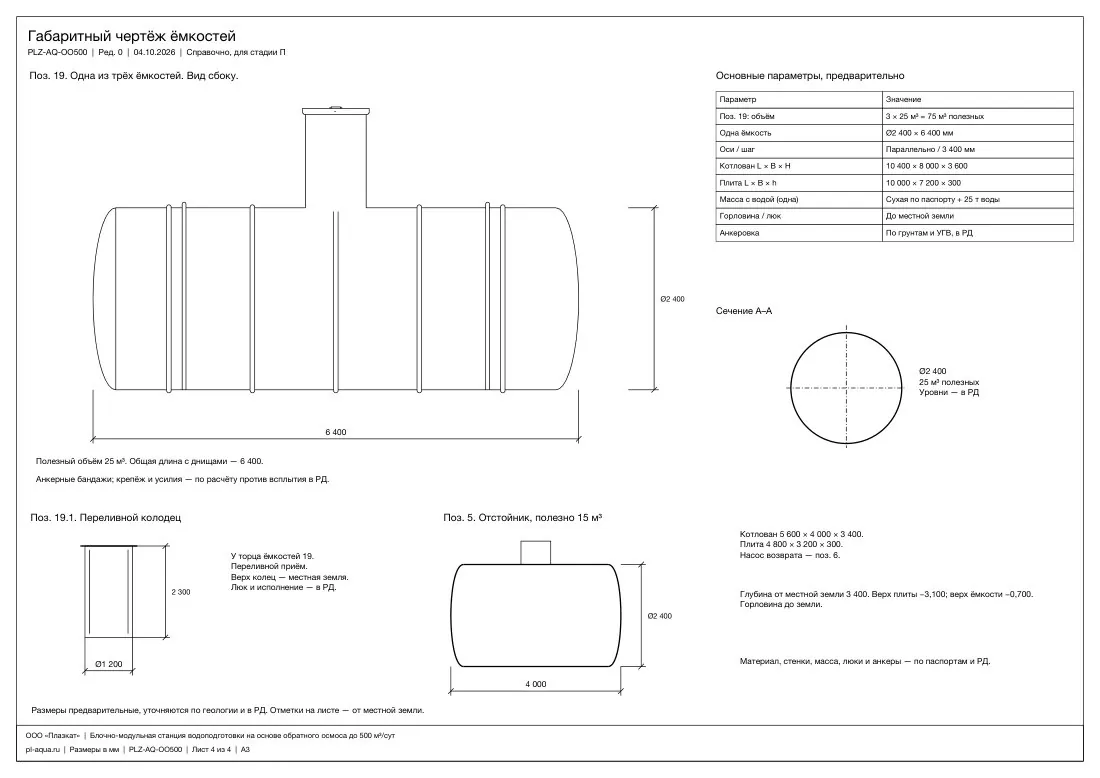

Документы проекта
Листы обезличены, цифры — расчётный случай этого проекта. Альбом в PDF для своего проекта — по заявке.
Сроки
Проектная проработка — 2026 год. Сроки изготовления и монтажа добавим после выхода на объект.
